Contactoare, Relee si Temporizatoare

Contactoarele, releele și temporizatoarele sunt aparatajul care transformă un tablou electric dintr-un simplu punct de distribuție într-un sistem capabil să comande, protejeze și automatizeze funcționarea unei instalații. Dacă siguranțele și diferențialele reacționează la defecte, aparatajul de comandă acționează proactiv — pornește și oprește circuitele la momentul potrivit, protejează echipamentele împotriva condițiilor anormale de funcționare și reduce intervenția umană în operarea instalației.

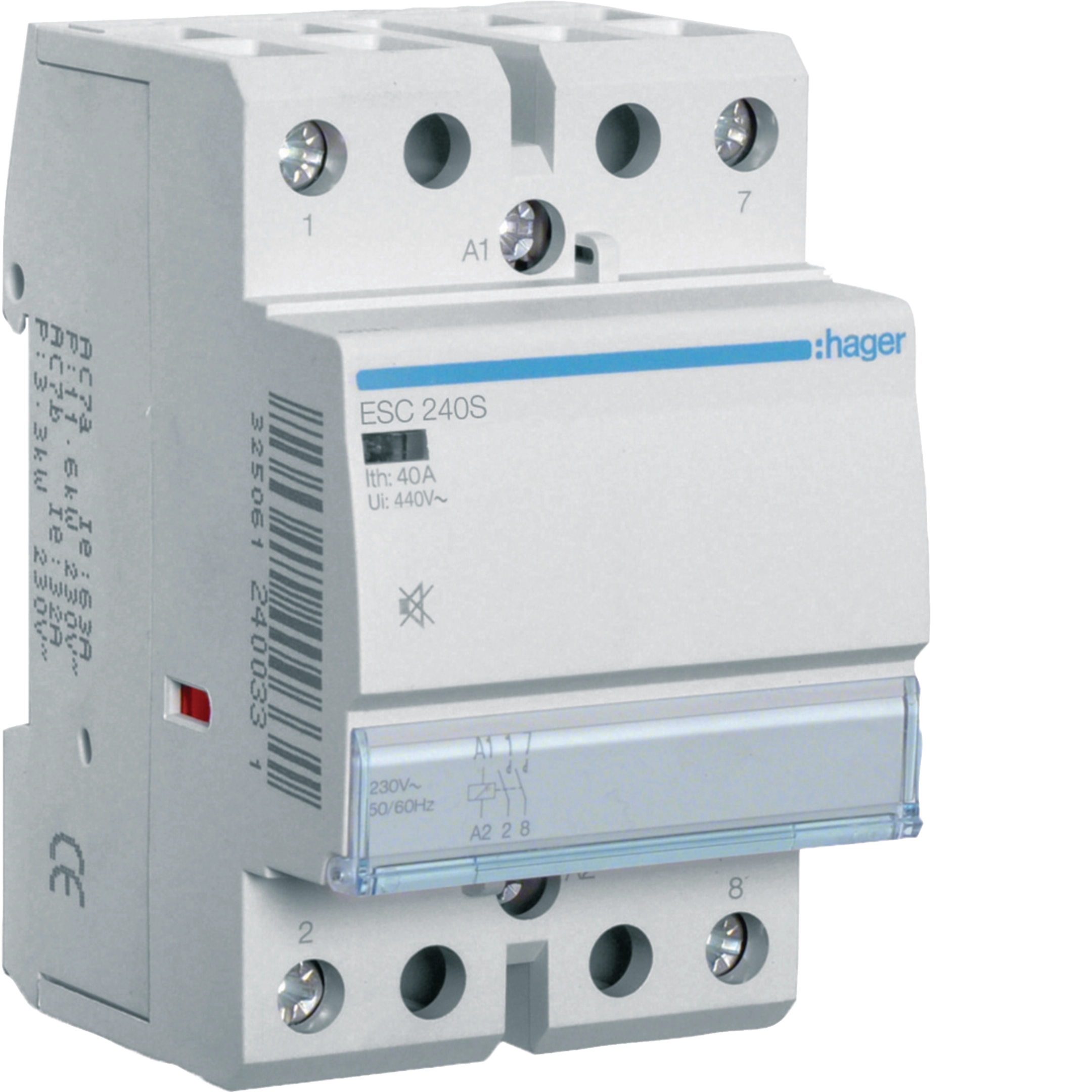

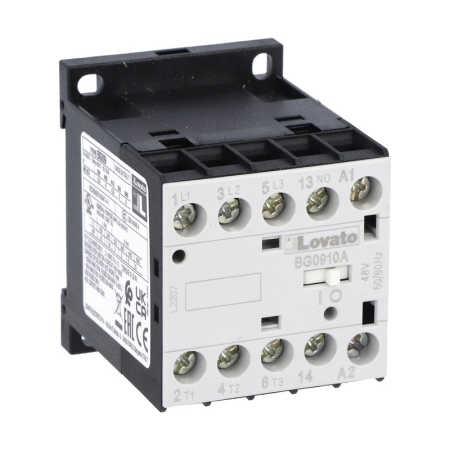

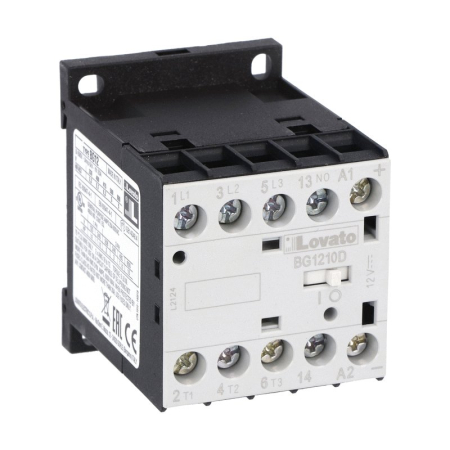

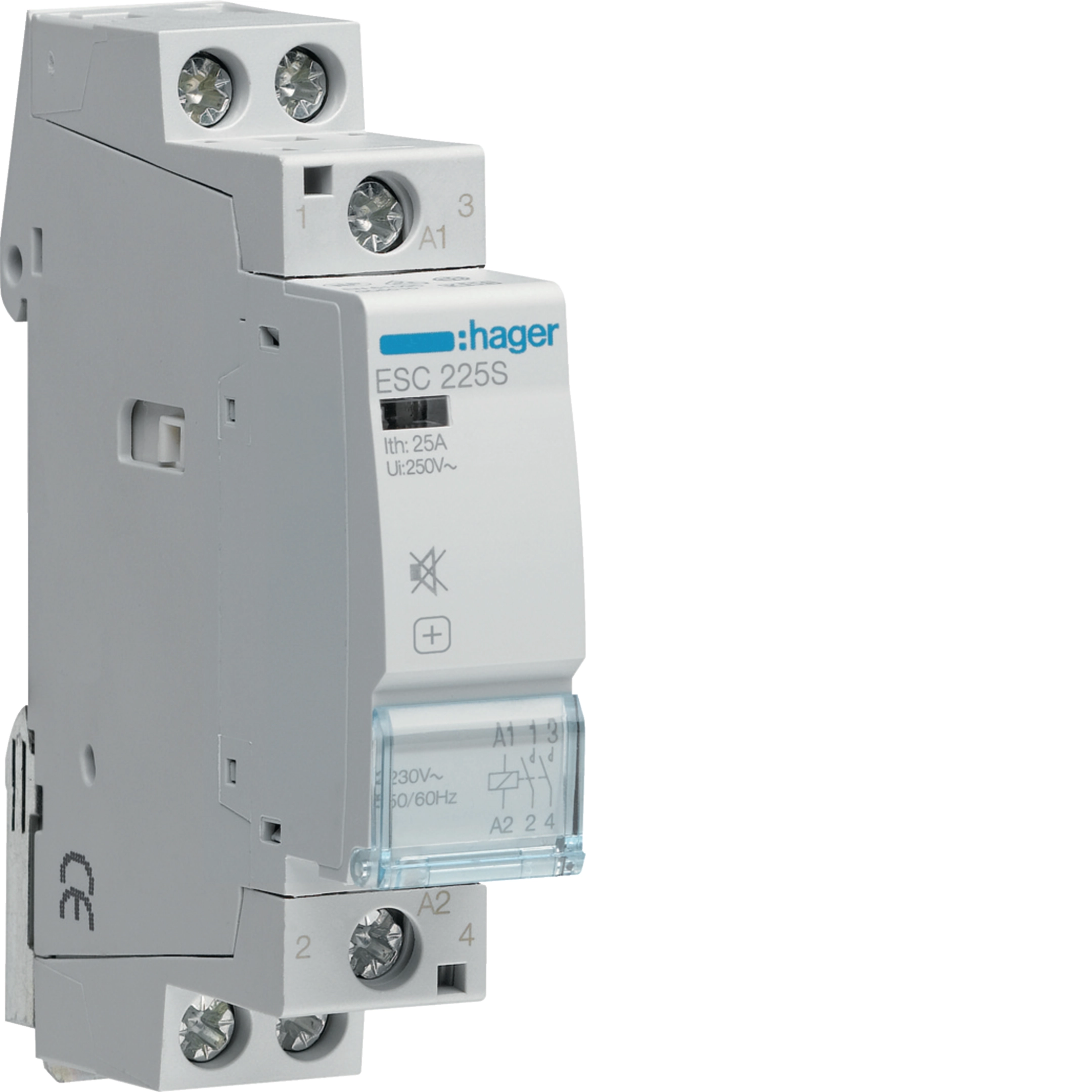

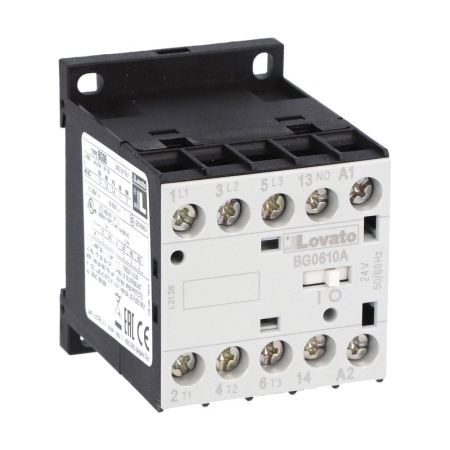

Contactoare — aparate de comutație electromecanice destinate conectării și deconectării repetate a circuitelor de putere la comandă electrică. Spre deosebire de un întrerupător manevrat manual, contactorul comută circuitul la distanță, prin aplicarea unei tensiuni de comandă pe bobina sa, fără ca operatorul să intervină direct pe circuitul de putere. Această separare dintre circuitul de comandă și cel de putere este principiul fundamental al automatizării electrice și al comenzii în siguranță a motoarelor, rezistențelor de încălzire, sistemelor de iluminat și echipamentelor de climatizare.

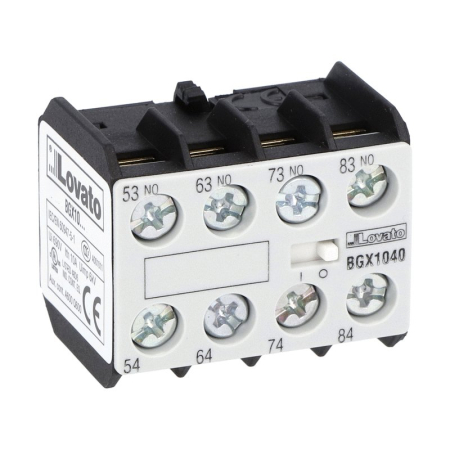

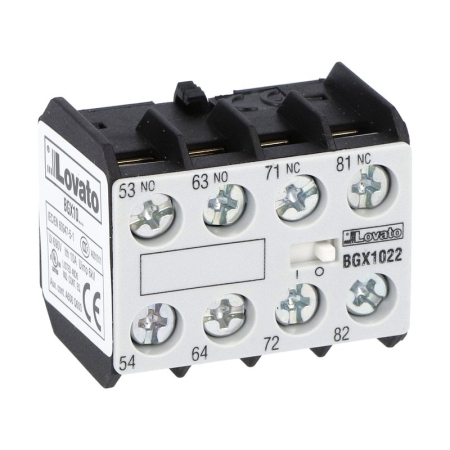

Disponibile pentru tensiuni de comandă de 24V AC/DC, 230V AC și 400V AC, în variante 3P pentru circuite trifazate și 4P pentru circuite trifazate cu nul sau pentru comutarea a două circuite monofazate simultan. Curenții nominali de la 9A până la 95A și peste acoperă gama de la motoarele mici până la echipamentele industriale de putere medie. Contactele auxiliare integrabile permit semnalizarea stării contactorului, blocajele electrice între contactoare și integrarea în scheme de automatizare mai complexe.

Relee de protecție — monitorizează continuu parametrii instalației și declanșează la apariția condițiilor care ar putea deteriora echipamentele sau periclita siguranța instalației.

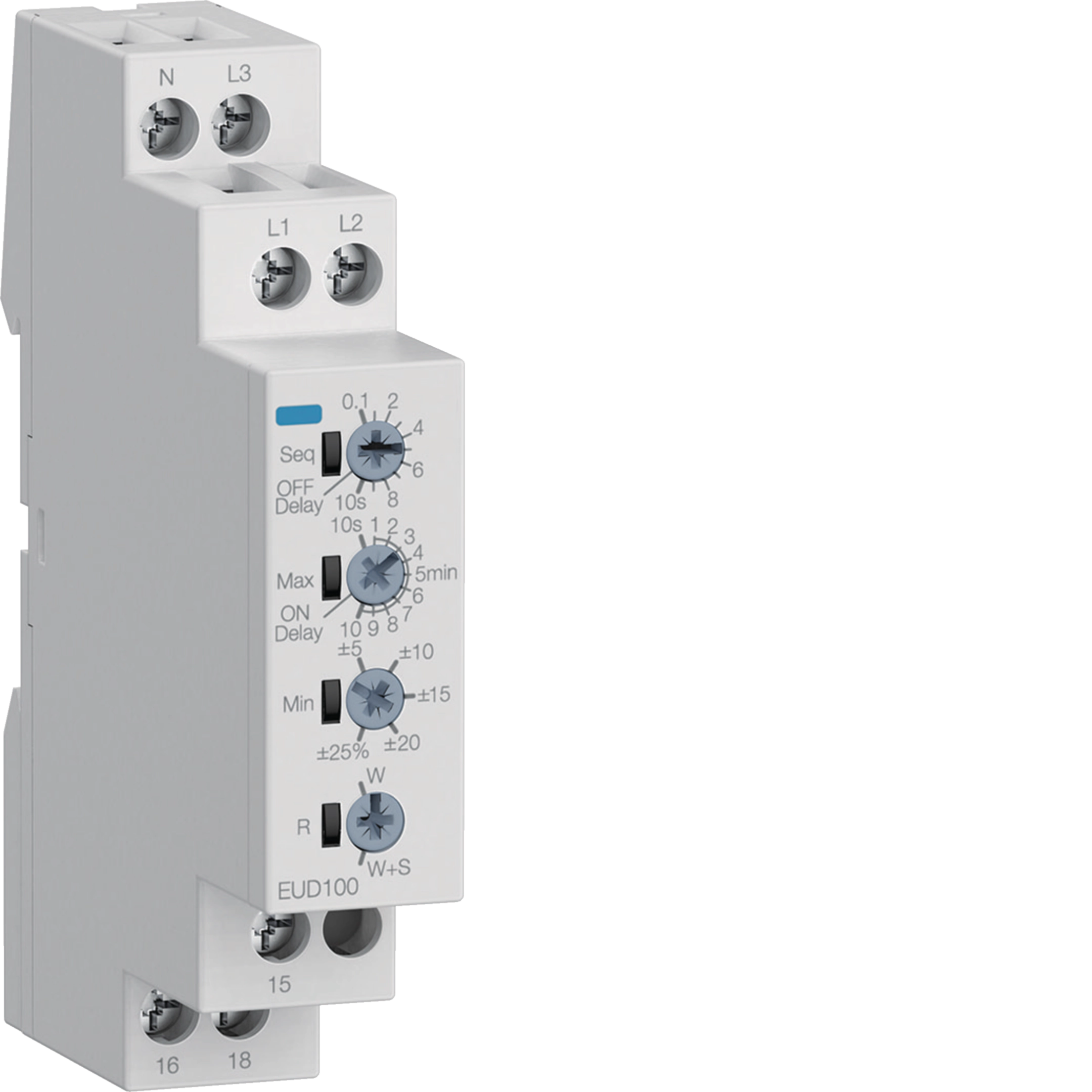

Releele de protecție la tensiune detectează supratensiunile și subtensiunile care deteriorează echipamentele sensibile — motoare, compresoare, frigidere industriale și aparatură electronică. Releele de protecție la secvența de faze verifică prezența tuturor celor trei faze și ordinea corectă a acestora, protejând motoarele trifazate împotriva inversării sensului de rotație sau funcționării monofazate. Releele de protecție termică monitorizează temperatura sau curentul absorbit de motor și declanșează înainte ca supraîncălzirea să producă deteriorarea izolației înfășurărilor.

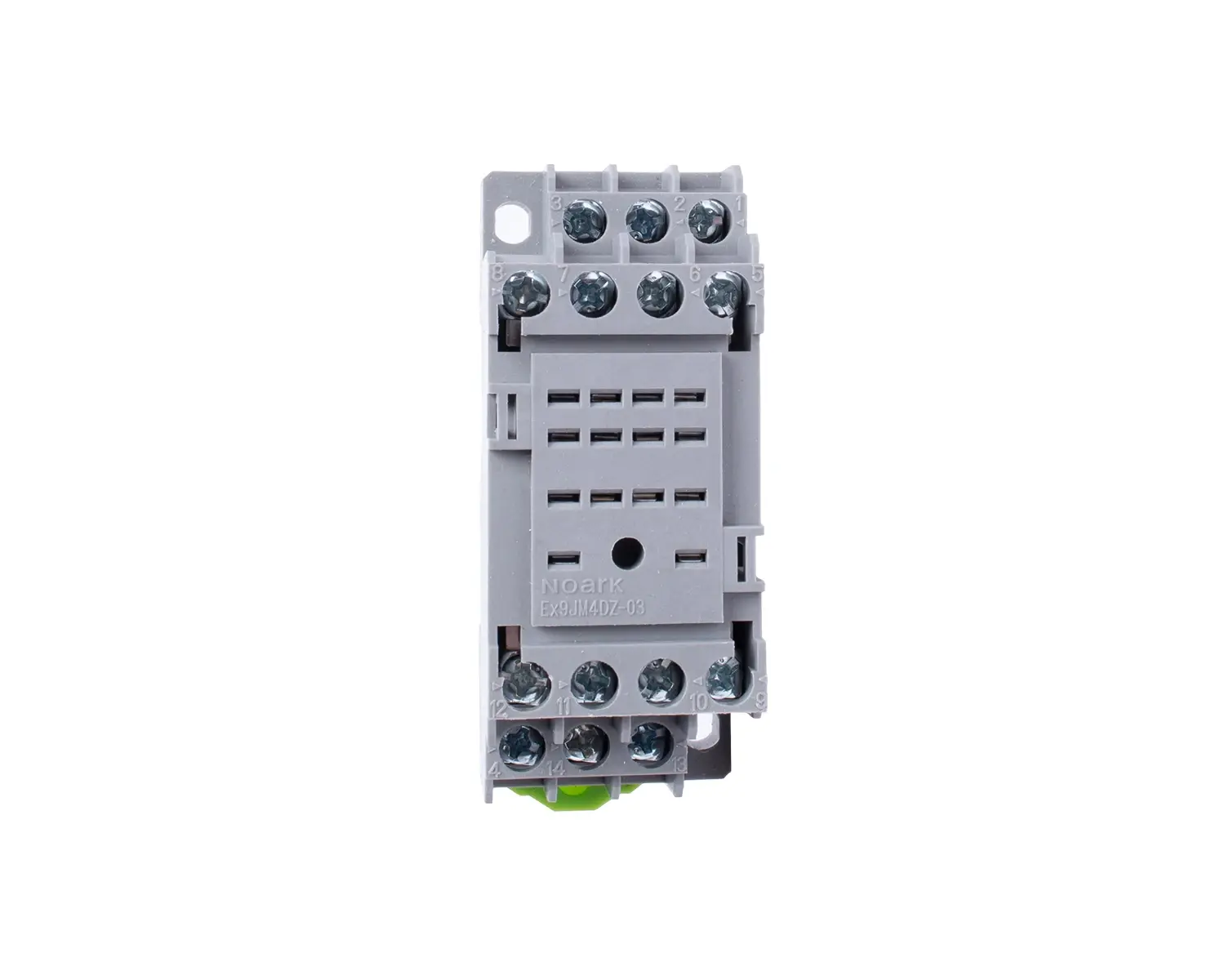

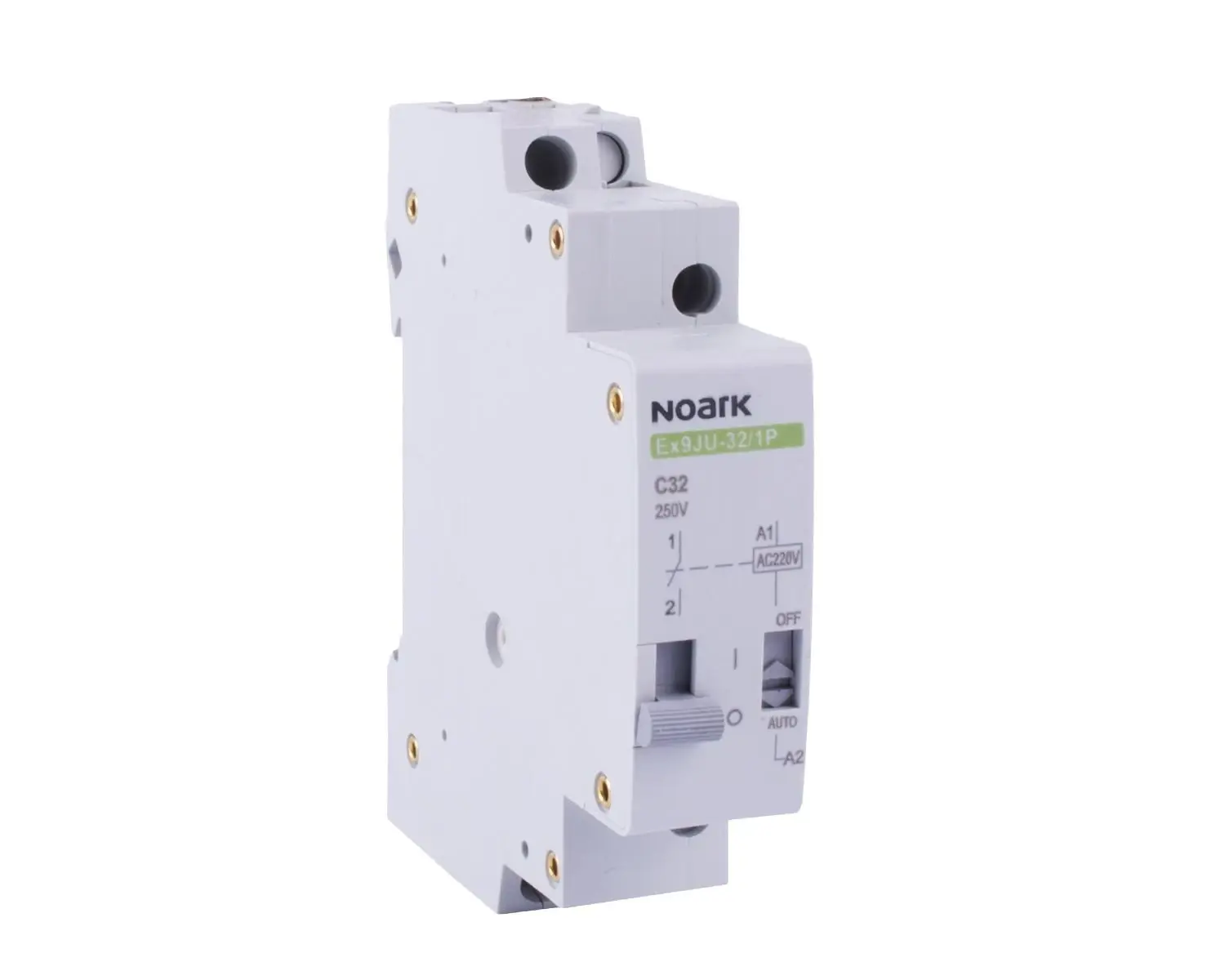

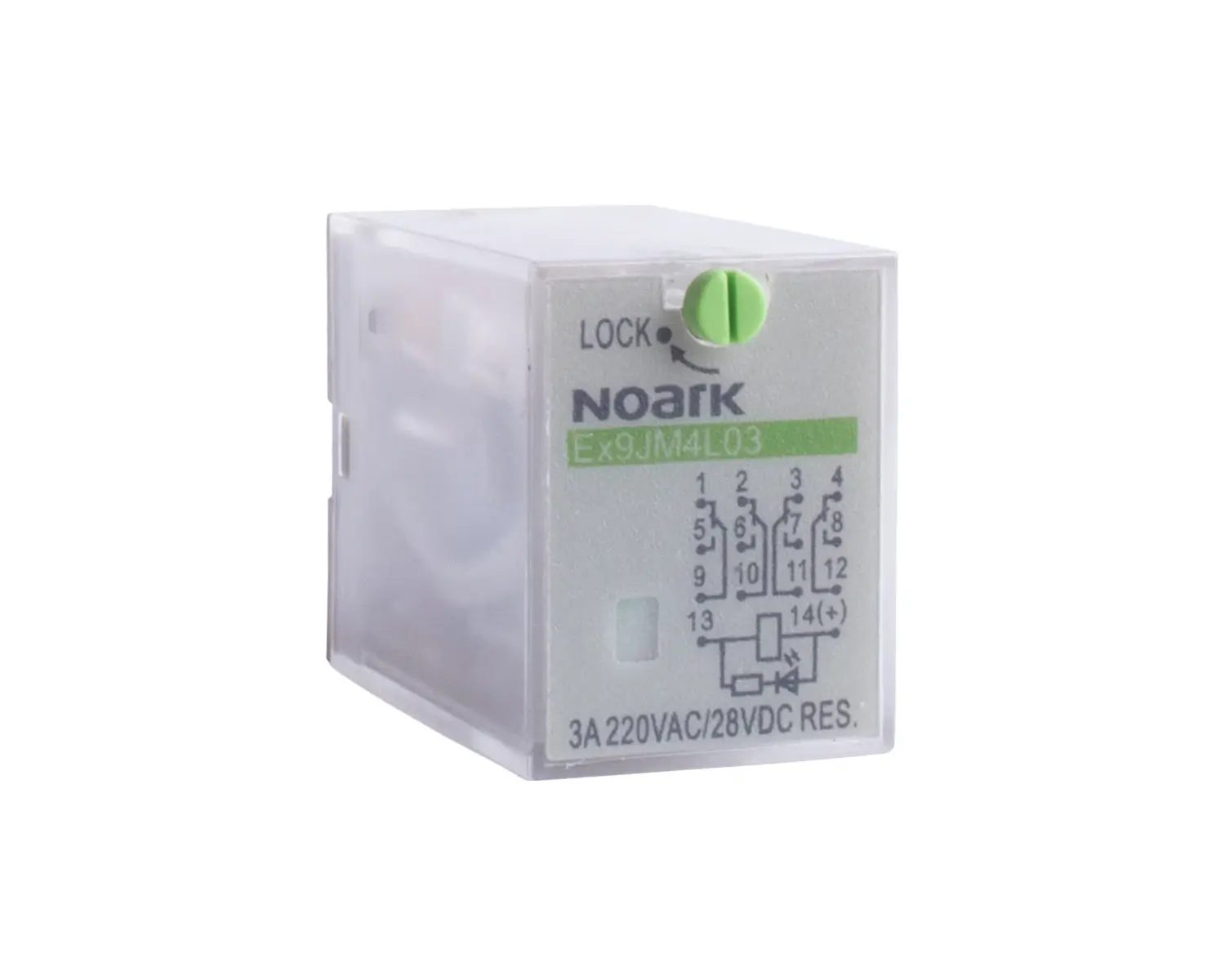

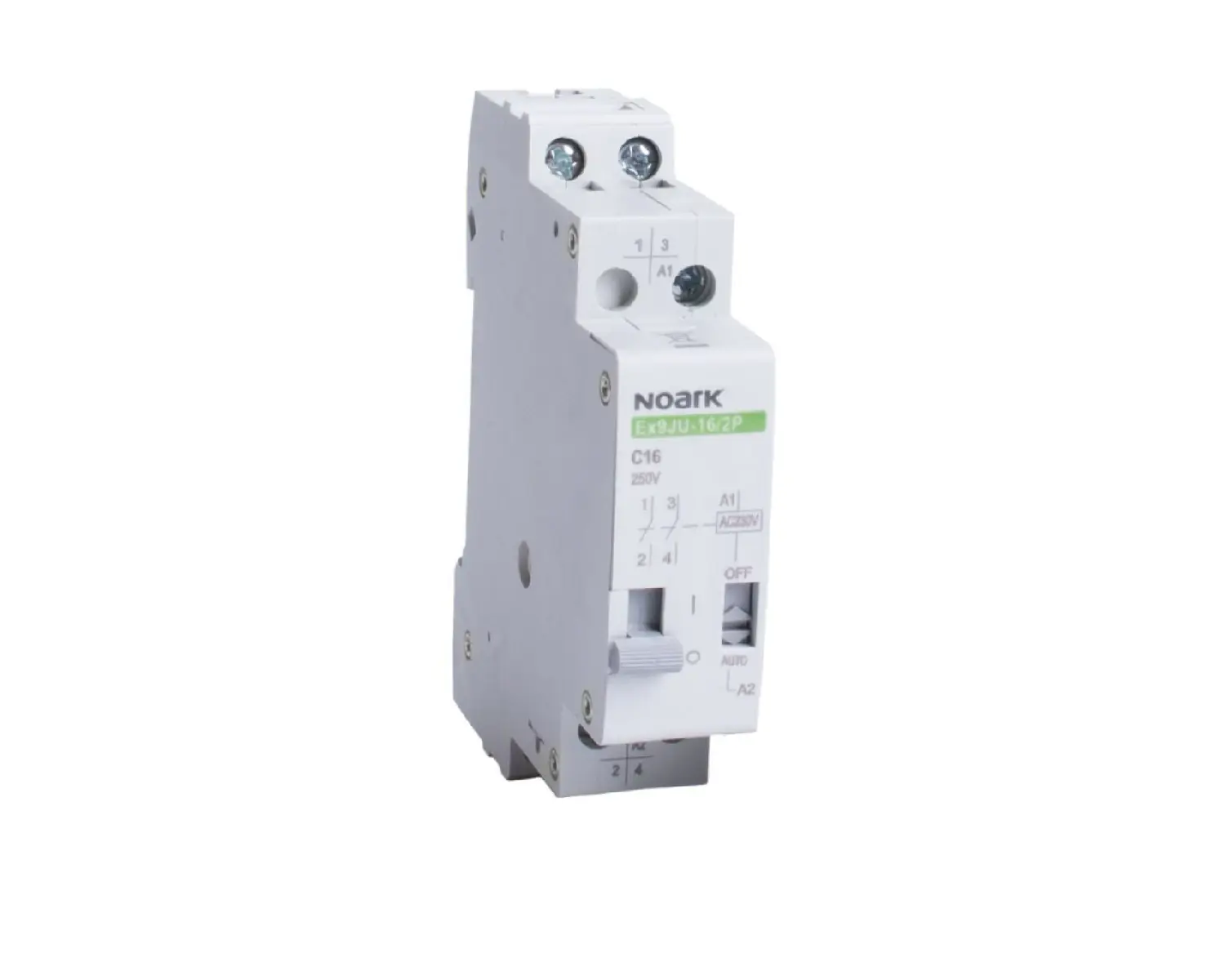

Relee intermediare — relee cu bobină de comandă și contacte de comutație folosite pentru amplificarea semnalelor de comandă, multiplicarea contactelor disponibile într-o schemă de automatizare și izolarea galvanică între circuitele de comandă cu tensiuni diferite. Prezente în orice tablou de automatizare, de la instalațiile rezidențiale cu sisteme de alarmă până la liniile de producție industriale.

Temporizatoare — aparate care introduc întârzieri programabile în schemele de comandă, permițând pornirea secvențială a echipamentelor, menținerea unui circuit activ pentru o durată determinată după dispariția comenzii sau generarea de impulsuri periodice pentru funcții ciclice.

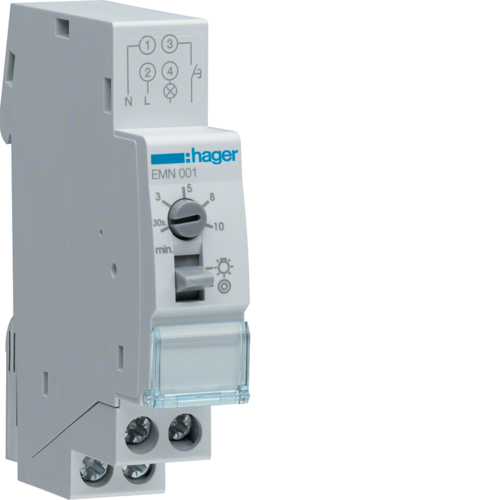

Temporizatoarele la anclanșare întârzie pornirea unui circuit față de momentul aplicării comenzii — utilizate pentru pornirea stea-triunghi a motoarelor, secvențierea pornirii mai multor compresoare sau întârzierea pornirii unui ventilator după atingerea temperaturii de regim. Temporizatoarele la declanșare mențin circuitul activ pentru o perioadă programată după dispariția comenzii — utilizate pentru iluminatul scărilor, ventilarea spațiilor după oprirea echipamentelor sau răcirea motoarelor după oprire. Temporizatoarele ciclice generează porniri și opriri alternate la intervale programabile, utilizate pentru irigații automate, semnalizări periodice și procese industriale ciclice.

Relee de monitorizare a nivelului — detectează prezența sau absența unui lichid la un nivel prestabilit prin intermediul unor electrozi sau senzori de nivel, comandând automat pompele de umplere sau golire ale rezervoarelor, bazinelor și sistemelor hidraulice. Utilizate frecvent în instalațiile de pompare, stațiile de tratare a apei și sistemele de climatizare cu umidificare.

Sfat pentru achiziție: La alegerea unui contactor, curentul nominal declarat se referă la sarcini rezistive — pentru motoare și sarcini inductive, curentul admis este mai mic și depinde de categoria de utilizare. Categoriile AC-3 pentru pornirea directă a motoarelor și AC-1 pentru sarcini rezistive sunt marcate pe aparatul însuși și trebuie corelate cu tipul de sarcină comutată pentru a evita uzura prematură a contactelor.
